مشاكل دقة تركيب المعدات الثقيلة؟ تقوم شركة Tangshan Yuexin Machinery بشحن قاعدة مخصصة غير قياسية، مما يحل تحديات أجزاء الأساس الكبيرة مع 22 عامًا من الخبرة

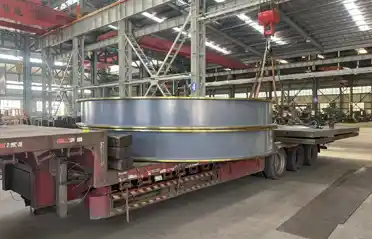

في الآونة الأخيرة، في ورشة الإنتاج لشركة Tangshan Yuexin Machinery Manufacturing Co., Ltd.، تم رفع مكون هيكلي كبير على شكل حلقة يبلغ قطره عدة أمتار بشكل ثابت على مقطورة مسطحة بمساعدة رافعة علوية 10 طن، مما يشير إلى اكتمال وشحن دفعة أخرى من الأجزاء الأساسية غير القياسية المخصصة لعملاء الصناعة المعدنية. يتم لحام المكون من لوحة فولاذية Q355B، ويتم تخفيف الضغط عن طريق التلدين، ومن ثم تشكيله باستخدام الحاسب الآلي ككل، مع التحكم في جريان الوجه النهائي في حدود 0.15 مم، مما يلبي تمامًا متطلبات الدقة العالية لتركيب المعدات في الموقع.

لماذا يفضل العملاء الحلول المخصصة على الأجزاء القياسية؟ - الطلب في العالم الحقيقي وراءقواعد غير قياسية

في الصناعات الثقيلة مثل التعدين والتعدين والطاقة الحرارية والمعالجة الكيميائية، لا تكون أجزاء أساسات المعدات أبدًا مسألة "شراء جزء قياسي وتثبيته". تختلف أنماط فتحات التركيب، وتوزيعات الأحمال، وظروف الأساس في الموقع للمعدات الرئيسية من مختلف الشركات المصنعة بشكل كبير. غالبًا ما تعاني القواعد القياسية من مواضع ثقب غير متطابقة، أو صلابة غير كافية، أو اهتزاز مفرط بعد التثبيت - تتسبب المشكلات البسيطة في تأخير إعادة العمل والجدول الزمني، بينما تؤثر المشكلات الكبرى على التشغيل المستقر لخطوط الإنتاج بأكملها.

وفقاً للمدير الفني لشركة Yuexin Machinery، فقد تم شحن هذه الدفعة من الأجزاء إلى عميل من شركة فولاذ في شمال الصين، واستخدمت كهيكل دعم أساسي لنظام نقل مطحنة الكرة المثبتة حديثًا. فكر العميل في البداية في شراء قواعد ذات حجم قياسي، ولكن بعد القياس في الموقع، وجد أنه بسبب القيود المفروضة على ارتفاع الأرضية الحالي والتباعد بين المعدات المجاورة، تجاوزت أبعاد المكونات القياسية مساحة التثبيت بمقدار 300 مم، ولا يمكن أن يتطابق نمط فتحة الحافة مع قاعدة المخفض الرئيسية. قال المدير: "عندما جاء إلينا العميل بالرسومات، كان يهتم بثلاثة أشياء: ما إذا كان من الممكن تحقيق الأبعاد بدقة، وما إذا كان من الممكن التحكم في تشوه اللحام، وما إذا كان التسليم يمكن أن يلبي جدول التثبيت الخاص به".

إن حالة العمل "كل قطعة من المعدات مختلفة" هي التي تحدد الطلب الصارم على حلول الأساسات المخصصة في الصناعات الثقيلة - فهي ليست اختيارية، ولكنها خط الدفاع الأول لضمان دقة تركيب المعدات والاستقرار التشغيلي.

من الرسم إلى المنتج النهائي - كيف تتحكم ماكينات Yuexin في دقة التصنيع للقواعد المخصصة الكبيرة

يكمن تحدي التصنيع للمكونات الأساسية ذات الحلقة الكبيرة أو الصندوقية في تحقيق "الحجم الكبير" و"الدقة العالية" في نفس الوقت. كلما زاد القطر، زادت صعوبة التحكم في تشوه اللحام، والتشوه الحراري، وتشوه التثبيت. إذا تم تجاوز تسطيح الوجه النهائي، أو أسطوانة التجويف، أو التسامح الموضعي لفتحة التثبيت، يصبح التجميع في الموقع مستحيلاً.

لقد اكتسبت شركة Tangshan Yuexin Machinery 22 عامًا من الخبرة في التصنيع في هذا المجال. تم تجهيز الورشة بآلة طحن جسرية CNC كبيرة (طول 12.5 م × عرض 8.4 م × ارتفاع 4 م)، ومخارط أفقية للخدمة الشاقة بسعة تحميل 80 طنًا، وآلات طحن مملة للأرضية، قادرة على التعامل مع المعالجة الشاملة للمكونات الهيكلية الكبيرة من 1 متر إلى أكثر من 10 أمتار في القطر. لهذاقاعدة غير قياسيةالمشروع، اعتمد الفريق الفني ثلاثة إجراءات عملية رئيسية:

أولاً، اترك بدل التشغيل الآلي قبل اللحام وقم بإجراء التلدين الشامل لتخفيف الضغط بعد اللحام. يتم قطع جميع الألواح الفولاذية أولاً مع السماح بتصنيع 5 مم على الأقل لكل جانب. بعد اللحام، تدخل المكونات إلى فرن التلدين لتخفيف الضغط بشكل عام لتجنب التشوه الناتج عن تحرير الضغط المتبقي أثناء المعالجة اللاحقة.

ثانيا، لقط الثانوي والطحن الدقيق الانقسام. تتبع المعالجة الخشنة فترة راحة مدتها 48 ساعة للتخلص من إجهاد المعالجة، ثم يتم تنفيذ الطحن شبه النهائي والطحن النهائي. يتم التحكم في التسطيح النهائي للوجه ضمن 0.1 مم/م، مع خطأ التوازي لا يتجاوز 0.15 مم.

ثالثا، فحص CMM للأبعاد الحرجة. تتم إعادة فحص جميع مواضع فتحات التثبيت ووجوه نهاية التزاوج باستخدام آلة قياس إحداثية قبل التسليم. ترافق تقارير الفحص الشحنة، مما يسمح للعملاء بالتحقق مباشرة من الرسومات الموجودة في الموقع.

قال مشرف مراقبة الجودة بشركة Yuexin Machinery: "يقوم العديد من أقراننا بتصنيع الأجزاء الكبيرة مباشرة بعد اللحام وتسليمها مباشرة بعد المعالجة الخام. نحن نصر على إضافة خطوة استراحة وخطوة إعادة فحص لأننا نعرف مدى تكلفة إعادة العمل عندما يجد العملاء أن الأجزاء غير مناسبة للموقع".

التسليم السلس — ما يقدره العملاء بما يتجاوز الدقة

منذ أن قدم العميل الرسومات لشحن المنتج النهائي، كانت دورة الإنتاج لهذه الدفعة من الأجزاء المخصصة 28 يومًا، أي 5 أيام قبل توقعات العميل. قبل التحميل، يرسل العميل موظفين فنيين إلى المصنع للقبول المسبق، والتحقق من الأبعاد ومعالجة الأسطح وفقًا للرسومات كل عنصر على حدة، ثم يتم التوقيع قبل ترتيب الشحن.

بالنسبة لشركة Yuexin Machinery، فإن تقديم مكونات هيكلية مخصصة كبيرة لا يقتصر أبدًا على "الانتهاء من التصنيع". بدءًا من تحسين هياكل اللحام بشكل استباقي أثناء مراجعة الرسم لتقليل صعوبة التشغيل الآلي، إلى التصوير الفوتوغرافي والإبلاغ عن التقدم المحرز في مراحل التصنيع الرئيسية، إلى توفير علامات نقطة الرفع والتعبئة والتغليف الوقائي للصدأ عند الشحن - أصبحت تفاصيل الخدمة هذه ممارسة قياسية.

حتى الآن، تغطي أعمال التصنيع غير القياسية لشركة Tangshan Yuexin Machinery قواعد المطاحن المعدنية، وإطارات كسارات التعدين، ومقاعد أساسات مروحة الطاقة الحرارية، ومقاعد دعم برج التفاعل الكيميائي، والمزيد. ينتشر العملاء في أكثر من اثنتي عشرة مقاطعة في الصين ويصدرون إلى ألمانيا واليابان وأستراليا والبرازيل ودول أخرى. وتحتفظ الشركة بنموذج "السحب إلى العينة، وجميع العمليات داخل الشركة" - دون الاستعانة بمصادر خارجية للتعاقد من الباطن. من القطع واللحام والمعالجة الحرارية إلى التصنيع ومعالجة الأسطح، يتم الانتهاء من كل شيء في ورشة العمل الخاصة بها. وهذا هو السبب الأساسي الذي يجعل العملاء يثقون بهم في المكونات الأساسية الهامة الكبيرة.

لمزيد من المعلومات عن الكبيرةقاعدة غير قياسيةحالات التخصيص والتسعير، يرجى الاتصال بـ Tangshan Yuexin Machinery Manufacturing Co., Ltd. في أي وقت. سوف نقدم حلاً شاملاً بدءًا من مراجعة العملية وحتى تسليم المنتج النهائي بناءً على رسوماتك وظروف العمل.
